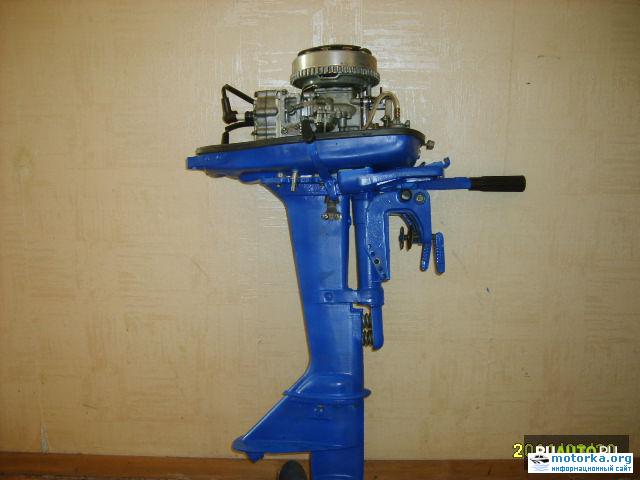

Подвесной лодочный мотор “Ветерок — 8М”. Руководство по эксплуатации.  Снятие мотора с лодки Хранение мотора Регламентные работы Возможные неисправности и способы их устранения Управление и правила.

При длительной эксплуатации мотора в цилиндрах двигателя уменьшается компрессия. Это происходит вследствие естественного износа или повреждения колец, цилиндра и поршня, а также недостатка смазки. Двигатель с уменьшенной компрессией плохо запускается и не развивает номинальной мощности. Состояние компрессии в цилиндре можно определить следующим образом. Коленчатый вал прокручивают сперва с вывернутой, а затем с ввернутой свечой зажигания. Если компрессия нормальная, в первом случае сопротивление прокручиванию будет незначительным, а во втором - резко возрастет.

возможные неисправности ветерок 8

На работу двигателя большое влияние оказывает чистота камеры сгорания. Образовавшийся нагар ухудшает охлаждение стенок камеры, условия сгорания смеси и продувку, а также увеличивает степень сжатия. Могут возникнуть очаги, вызывающие самовоспламенение топлива калильное зажигание. Не исключено появление детонации. Чтобы очистить камеру сгорания, нужно снять головку блока цилиндров, размягчить ацетоном нагар, а затем соскоблить его деревянным или пластмассовым скребком. Поверхность камеры полезно отполировать; благодаря этому снижается трение поступающей в цилиндр смеси и легче отстает от стенок камеры нагар. При снятии головки цилиндров необходимо осмотреть уплотнительную прокладку между головкой и блоком, которая изготовляется из асбостального листа с обечайкой из стальной или латунной ленты. Если на прокладке заметны следы прорыва газов или она повреждена при разборке, прокладку необходимо заменить. Если на посадочной поверхности головки имеются риски, через которые прорываются газы, то головку притирают на плите сначала при помощи грубой шлифовальной пасты, смоченной керосином, а затем при наличии коробления головки, которое может быть следствием перегрева двигателя. При значительном короблении плоскость прилегания головки предварительно притирают мелкой наждачной бумагой, разложенной на плите. Качество притирки проверяют на поверочной плите при помощи очень мелкой. То же самое делают тонкого слоя краски. Это одна из основных деталей двигателя. Внутренняя поверхность залитой в алюминиевый блок чугунной гильзы характеризуется высоким классом точности и чистоты обработки. Перед ремонтом блок цилиндров тщательно промывают в керосине или бензине с маслом и осматривают.

Неисправности, регулировка и сборка мотора «Ветерок»

На зеркале цилиндров не должно быть глубоких рисок и других повреждений от пригоревших поршневых колец или заклинивания поршня. При заклинивании возможно наволакивание алюминия на зеркало цилиндров. Удалить алюминий можно остро заточенным трехгранным шабером, стремясь при этом не поцарапать зеркало. Нагар в выпускных окнах и выхлопной полости можно соскоблить шабером или отверткой. Накипь со стенок водяной рубашки сначала удаляют механически - стамеской или отверткой, затем в полость рубашки на два часа заливают жидкость "Антикор". Перед этим гильзу и рубашку следует нарастить вверх на см буртиком из пластилина. В результате трения поршневых колец о стенки поверхность любого, даже мало работающего цилиндра, изнашивается. Особенно заметен износ верхней части цилиндра, где образуется темный от нагара поясок в виде ступеньки шириной мм до него при работе доходит верхнее поршневое кольцо. Ступеньку можно обнаружить, проведя пальцем от средней части зеркала цилиндра к верхнему краю. Аналогичная ступенька имеется и в нижней части цилиндра до нее доходит нижнее поршневое кольцо. Вследствие износа зеркало приобретает конусность или овальность с большей выработкой по оси, перпендикулярной поршневому пальцу. В связи с отсутствием у моторов "Ветерок" поршней ремонтных размеров при износе блока цилиндров расточка и шлифовка цилиндров под увеличенный диаметр поршня невозможны. Перед запуском мотора нужно отвернуть винт на пробке топливного бака. Иногда отверстие пробки, перекрываемое этим винтом, оказывается засоренным. Если винт на пробке бака отвернут, но мотор вскоре после запуска глохнет, следует снять пробку бака и вновь запустить двигатель. Если без пробки он работает нормально, отказ был вызван засорением суфлирующего отверстия. Аналогичный результат получается при сильном загрязнении бака. Частицы грязи, постепенно осаждаясь на сетке топливозаборника, через некоторое время облепляют ее полностью, подача топлива прекращается. При остановке мотора частицы грязи, удерживаемые на сетке разрежением насоса, падают на дно бака. Если мотор запустить вновь, он будет работать до следующего засорения топливоприемника. Если груша бензошланга после сжатия и отпускания долго остается сплющенной, это свидетельствует о засорении бензобака или соединительного шланга. Для устранения дефекта нужно снять пробку бензобака, вывернуть заборник топлива, очистить сетку от грязи и тщательно промыть бак. Топливо, которым промывался бак, следует сливать в несколько приемов, каждый раз энергично перемешивая, чтобы крупные частицы грязи не осаждались у внутреннего выступа горловины. Профилактическую промывку топливного бака рекомендуется проводить в начале каждого сезона. Следующим по ходу топлива устройством является соединительный шланг с ручной подкачивающей грушей. На конце шланга имеется накидная соединительная муфта, надеваемая на топливный штуцер мотора и обеспечивающая герметичное соединение топливопровода.

Особое внимание нужно обратить на проверку герметичности соединений шланга с подкачивающей грушей и муфтой, так как подсос воздуха при неплотности этих соединений может вызвать обеднение смеси, неустойчивую работу и остановку двигателя.

возможные неисправности ветерок 8

Проверить работу соединительного шланга можно следующим образом. Закрепите муфту в тисках, утопите подходящим стержнем шариковый клапан муфты, сожмите грушу и, освободив клапан, отпустите. Повторите эту операцию несколько раз. Если шланг исправен, из муфты польется топливо. При проверке перепад высоты между топливным баком и штуцером должен составлять не более 0,5 м. Если шланг не работает, осмотрите внимательно все соединения и убедитесь в целости самого шланга. Затем проверьте исправность клапана в штуцере подкачивающей груши, отсоединив от нeго шланг.

4.13. Возможные неисправности и способы их устранения мотора “Ветерок-8М”

Перекрытие окон перегородки клапанами должно быть не менее 1 мм. Заменить поврежденную прокладку головки блока, при необходимости зачистить или притереть уплотняемые поверхности. Не работает топливный насос. Для проверки запустить мотор и проверить работу мотора с ручной подкачкой.

возможные неисправности ветерок 8

Если после прекращения ручной подкачки мотор глохнет, значит топливный насос неисправен. Проверить целость диафрагмы и работу клапанов насоса. Клапаны должны пропускать топливо только в сторону карбюратора. Поломанный клапан удалить из картера или продувочного канала. При появлении выбоин на перегородке в месте поломки клапана их необходимо устранить притиркой всей поверхности.

  • Ловля щуки при нересте видео
  • Лодка пвх тайга-270 под мотор 4 л.с с-пб цвет серый
  • Прогноз погоды для рыбалки в челябинской области
  • Ловля сетями на ангаре
  • Уменьшить несколько угол опережения зажигания поворотом рукоятки румпеля в сторону малого газа , и зафиксировать крайнее положение основания магдино винтом В рис. Сначала нужно проверить, поступает ли топливо в карбюратор. После подкачки грушей топливо через трубку распылителя приходит в диффузор карбюратора. Если в баке есть топливо, а в карбюратор оно не попадает, надо проверить правильность подсоединения бензошлангов к бензонасосу и карбюратору; не засорен ли заборник топлива в бензобаке отсоединить конец шланга от штуцера бензобака и, опустив его в отверстие заливочной горловины, прокачать топливо грушей ; исправность соединительного шланга груша должна быть упругой ; не засорены ли бензонасос и карбюратор. Если в поплавковой камере карбюратора имеется топливо, а в распылителе отсутствует, нужно разобрать карбюратор, промыть и продуть все каналы и жиклеры. Затем следует проверить регулировку карбюратора. Если топливо попадает в диффузор карбюратора, нужно вывернуть и осмотреть запальные свечи. Если свечи искрят, но мотор не запускается, причем слышны хлопки в карбюраторе и дейдвуде, — перепутаны провода к трансформаторам или свечам. Подробнее о неисправностях системы зажигания и способах их обнаружения и устранения см. Если на электродах свечи есть следы топлива, то система топливоподачи исправна и причиной плохого запуска является неисправность в системе зажигания. Наличие капелек воды на электродах свечей свидетельствует о попадании воды в камеру сгорания. Для этого отсоедините редуктор с проставкой от промежуточного корпуса, снимите водяную помпу, внутреннюю полость редуктора отмойте от остатков смазки. Потеря герметичности этими уплотнениями может произойти в результате дефектов самого уплотнения либо больших радиальных люфтов проходящих через них деталей при износе подшипников. Люфты валов можно определить стрелочным индикатором, измерив перемещение в радиальном направлении валов в подшипниках. Резина сальников должна быть достаточно эластичной, на ней не должно быть механических повреждений; диаметр рабочей кромки должен быть несколько меньше диаметра гребного вала.

    Следует убедиться в том, что стягивающая пружина сальника находится на месте. Размеры сальников редуктора приведены в табл. Проверить исправность свечей, трансформаторов, проводов и мест их соединения. Если одна свеча искрит, а другая нет, можно перестановкой свечей, проводов и трансформаторов найти причину неисправности. Свечи искрят, но мотор не запускается. Проверить, не перепутаны ли провода к трансформаторам и к свечам. Проверить угол опережения зажигания см. Уменьшить зазор между электродами свечей до 0,6 мм. В двигателе слишком много топлива пересос , свечи забрызганы топливом. Полностью открыть дроссельную заслонку карбюратора, вывернуть свечи и продуть цилиндры, проворачивая двигатель за шнур пускового механизма. В поплавок карбюратора попало топливо. Удалить из поплавка топливо, запаять место повреждения. В топливной смеси слишком много масла. В карбюратор попало масло или вода. Продуть цилиндры и проверить запуск на нормальной смеси. Повреждены впускные пластинчатые клапаны.
