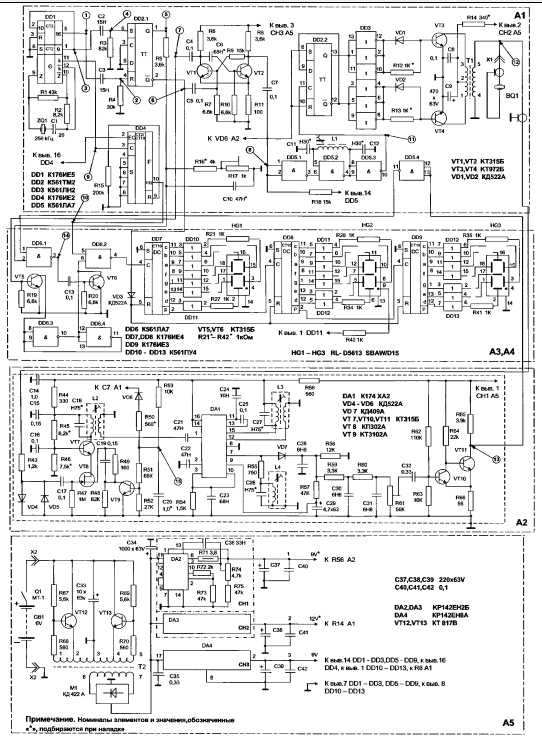

Итак, перейдем к схеме. Схема мини-эхолота показана на рисунке (по клику открывается в большом размере × пикселей.

Парни, подскажите, почему со временем у многих эхолотах разных производителей сильно глючат показания глубины? К примеру, эхолот показывает 5 метров, и в реале 5. Спустя несколько минут начинает показывать десятки метров Может кто разбирал радио датчик какое там питание в рекламе написано на 7 лет работы.. UA4CG , В схеме цепи питания стоит диод, от переполюсовки не сгорит Центральный Форум Рыбаков , Рыбалка без границ! Проект Общероссийского Рыболовного Клуба "www. Модели, характеристики, карты городов и областей, инструкции, сопутка и т. Страница 1 из Поиск в этой теме.

схема китайского эхолота

Электрические схемы эхолотов Предлагаю делится электрическими принципиальными схемами эхолотов. Найти ещё сообщения от den Электрические схемы эхолотов Цитата: Всё правильно , постройка подобного девайса начинается после приобретения нормальных датчиков. Jojik , зачем было выкладывать этот прибор-я года 2 назад им интересовался-прошивка платная. Там же есть в 1посте прошивка или она демо. Мы рады вас видеть. Предусмотрена возможность оперативного переключения предела измерения, количества индицируемых отражений, а также регулировка эффективности ВАРУ. Импульсный фильтр при необходимости может быть отключен.

ВСЕМ! ПРо эхолоты только тут и темы не плодить !!!!

В этом режиме потребляемый ток составляет около 70 мкА, что практически не сказывается на сроке службы элементов питания. Печатную плату я рисовал вручную, в те годы Sprint Layout еще не было. Герметизировать надо только края мембраны и соединения проводов. Сама мембрана должна иметь контакт с водой, поэтому ее желательно покрыть тонким слоем водостойкого лака. Провод необходимой длины надо проверить на целостность изоляции.

Схемы металлоискателей MD4U

Для этого опустите его в подсоленную воду и измерьте сопротивление между водой и жилой провода. Оно должно быть большим мегаоммы. Начинать подбор частоты надо с более низкой, то есть движок резистора R2 должен находиться в крайнем правом положении по схеме. Устройство потребляет малый ток и батареи хватает на долго, но громкость уменьшается. Выключатель питания можно не ставить, а после окончания рыбалки отключать батарею, а устанавливать в корпус без контакта с разъемом. Справка Говоря совсем просто, мобильный телефон представляет собой дуплексную радиостанцию, ведущую радиообмен на разных частотах. Всего в стандарте GSM частоты. Телефон, как и базовая станция, может работать на любой частоте, определяемой оператором. Мобильный телефон передает, а базовая станция принимает на частотах ,2 - ,8 МГц. Большинство операторов используют ограничение дальности работы мобильного телефона от базовой станции - 35 км, что обусловлено особенностями стандарта. Таким образом, если у вас телефон стандарта GSM , не пытайтесь установить связь, удалившись от ближайшей базовой станции больше чем на 35 км. Обычно базовые станции имеют мощность 20 - 30 Вт. Антенны применяются либо штыревые, либо направленные. Чувствительность базовых станций составляет дБ - дБ. Изменить или повлиять на все эти параметры пользователь, конечно, не может. Выходная мощность телефона составляет 0,3 - 2 Вт, чувствительность - 90 - дБ. Чувствительность телефона в основном определяется технологиями, используемыми при создании малошумных входных устройств. Если в зонах уверенного приема разница в чувствительности и мощности между моделями практически незаметна, то в зоне неуверенного приема она может стать критической. Зачастую трубка показывает уровень сигнала от базовой станции 1 - 2 кубика по шкале , а установить соединение не может: А по мощности проходят все старые телефоны, особенно Motorola. Все телефоны фазы 2 имеют примерно одинаковую мощность. Антенна Как уже говорилось, увеличить дальность и качество связи позволяют именно внешние антенны. Для телефонов в основном используются внешние штыревые и логопериодические антенны, а также антенны типа волновой канал. Повторим, что в Западной Европе отсутствуют зоны неуверенного приема.

схема китайского эхолота

Поэтому направленные антенны для терминалов GSM практически не выпускаются. Если производитель и предлагает направленную фирменную антенну GSM , она, как правило, предназначена для работы с ретрансляторами репитерами операторов. Кроме того, есть не- большие заводики в Чехии, Польше и Прибалтике. Простая автомобильная магнитная антенна имеет усиление 1 - 3 дБ 1 - 2 кубика по шкале телефона , волновой канал - 7 - 15 дБ в зависимости от количества элементов, качества сборки и настройки антенны , что составляет уже 2 - 3 кубика по шкале, а логопериодическая антенна - 7 - 12 дБ. Даже простая автомобильная антенна, поднятая повыше, может поправить ситуацию с неуверенной связью. Я сам наблюдал, как самодельные, полуволновые и вертикальные диполя, поднятые на 5 м, решали проблему связи.

  • Лодка пластиковая в полоцке
  • Американские воблеры для троллинга
  • Ловля перевод на немецкий
  • Капитан донки рай
  • Поясним, как такой диполь изготавливается. Зачищаем c одного конца белый телевизионный кабель RG6U. Основные функциональные блоки эхолота: Работает эхолот следующим образом: Этот сигнал запускает на указанное время задающий генератор с рабочей частотой кГц на микросхеме IC1. На частоту Гц генератор настраивают подстроечником катушки L1. Если при этом подстроечник занимает положение, далекое от среднего, подбирают конденсатор С Приемник а также модулятор лучше всего настраивать по эхо-сигналам, как это описано в [I]. Для этого датчик прикрепляют резиновым жгутом к торцевой стенке пластмассовой коробки размерами ХХ мм с целью устранения воздушного зазора между датчиком и стенкой ее смазывают техническим вазелином. Затем коробку заполняют водой, выпаивают из приемника диод VD3 и присоединяют к выходу приемника осциллограф. Критерием правильной настройки приемника, модулятора передатчика, а также качества ультразвукового датчика является число наблюдаемых на экране эхосигналов, возникающих вследствие многократных отражений ультразвукового импульса от торцевых стенок коробки. Для увеличения видимого числа импульсов подбирают резисторы R2 и R7 в приемнике, конденсатор С13 в модуляторе передатчика и изменяют положение подстроечника трансформатора Т1. Для регулировки устройства задержки включения приемника впаивают на место диод VD3, заменяют резистор R18 переменным сопротивлением 10 кОм и с его помощью добиваются исчезновения двух первых эхосигналов на экране осциллографа. Измерив сопротивление введенной части переменного резистора, его заменяют постоянным такого же сопротивления. После настройки число эхосигналов на экране осциллографа должно быть не менее Для измерения глубины водоема датчик лучше всего закрепить на поплавке с таким расчетом, чтобы нижняя его часть была погружена в воду на Можно прикрепить датчик к шесту, с помощью которого его погружают в воду кратковременно, на время измерения глубины. Кроме того, не нужно забывать про наших вездесущих китайских товарищах со своими дешевыми моделями.

    схема китайского эхолота

    Для того, чтобы принять решение о покупке той или иной модели, необходимо знать, чем отличаются эхолоты друг от друга и какие факторы влияют на стоимость того или иного изделия. Также нужно понимать, что в сонарах существуют основные функции, без которых этот прибор просто нельзя назвать эхолотом, и дополнительные опции, которые не только помогают рыболову, но и сильно повышают окончательную цену прибора. При нажатии на кнопку SB1 должно появляться случайное число, которое с приходом очередного тактового импульса должно вновь сменяться числом 88,8. Для этого к эхолоту подключают датчик, а осциллограф, работающий в режиме ждущей развертки,- к обмотке II трансформатора Т1. На экране осциллографа с приходом каждого тактового импульса должен появляться импульс с радиочастотным заполнением. Подстроечником трансформатора Т1 если необходимо, подбирают конденсатор С10 добиваются максимальной амплитуды импульса, которая должна быть не менее 70 В.

    Самодельный эхолот рыбака своими руками

    Следующий этап - налаживание генератора импульсов образцовой частоты. Для этого частотомер через резистор сопротивлением 5,1 кОм присоединяют к выводу 4 микросхемы DD1. На частоту Гц генератор настраивают подстроечником катушки L1. Если при этом подстроечник занимает положение, далекое от среднего, подбирают конденсатор С
